RV31系列通用型变频器

切换产品

返回列表

低压变频器

高压变频器

产品概览

规格参数

资料下载

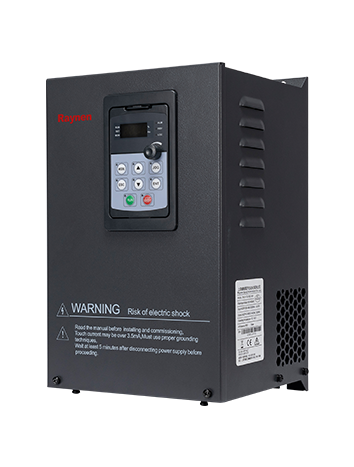

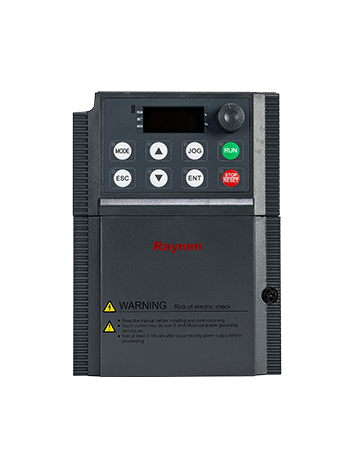

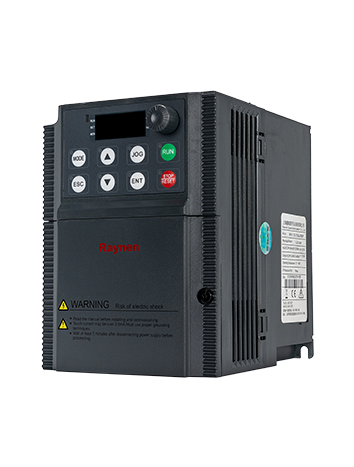

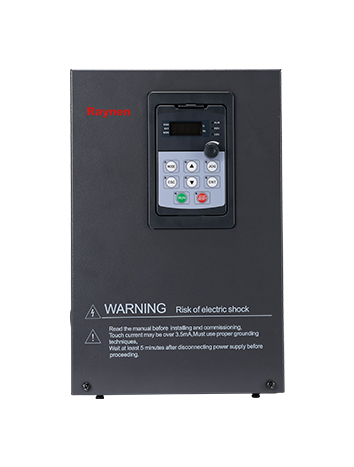

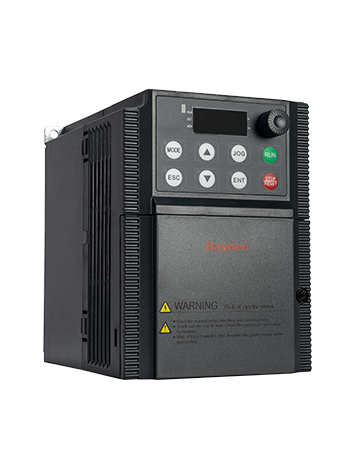

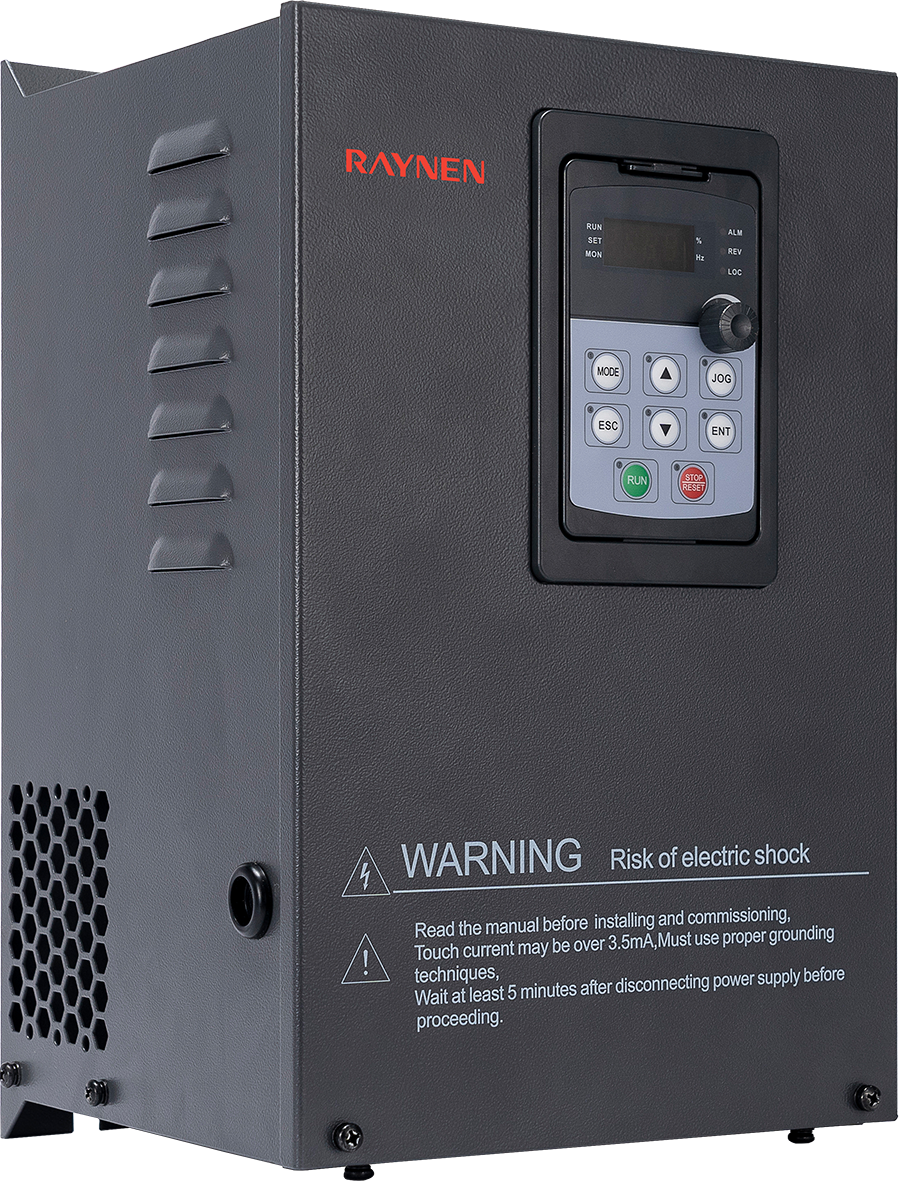

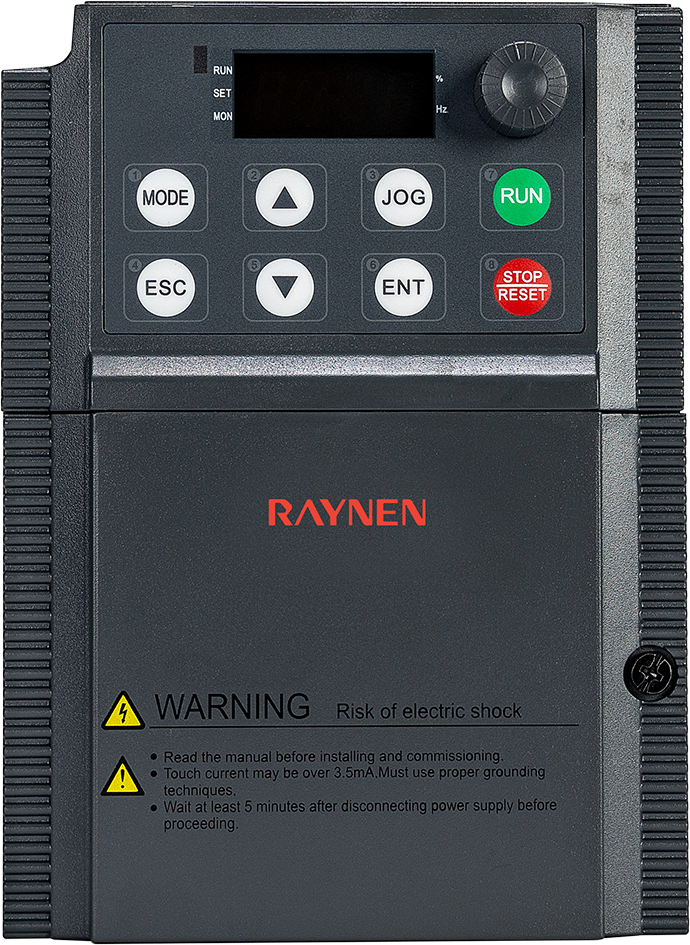

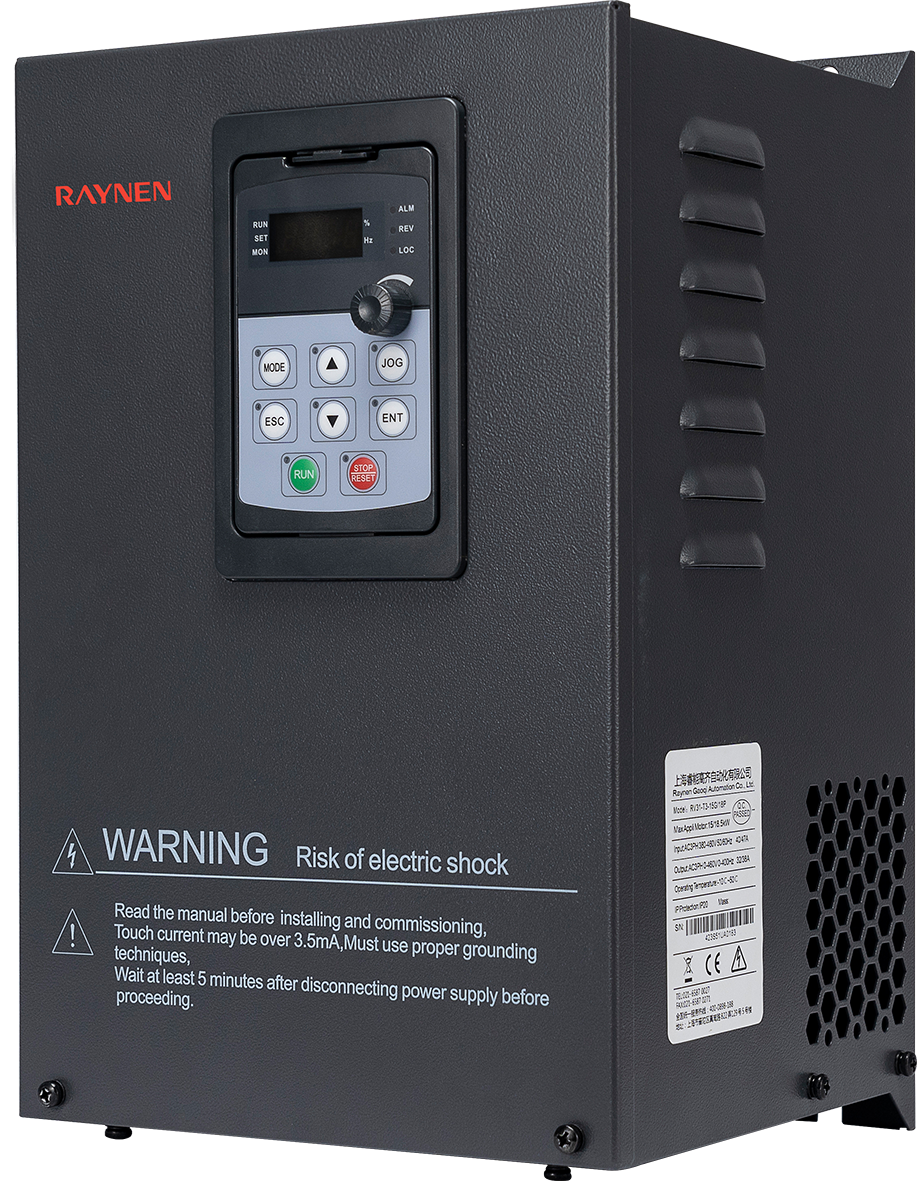

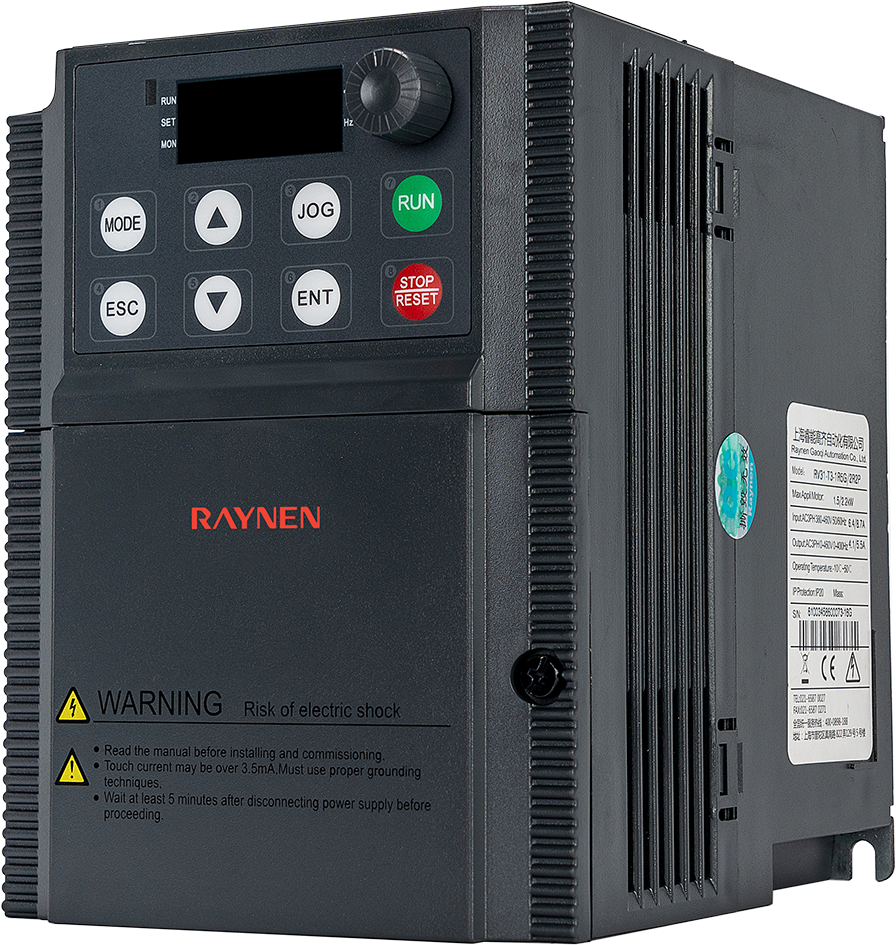

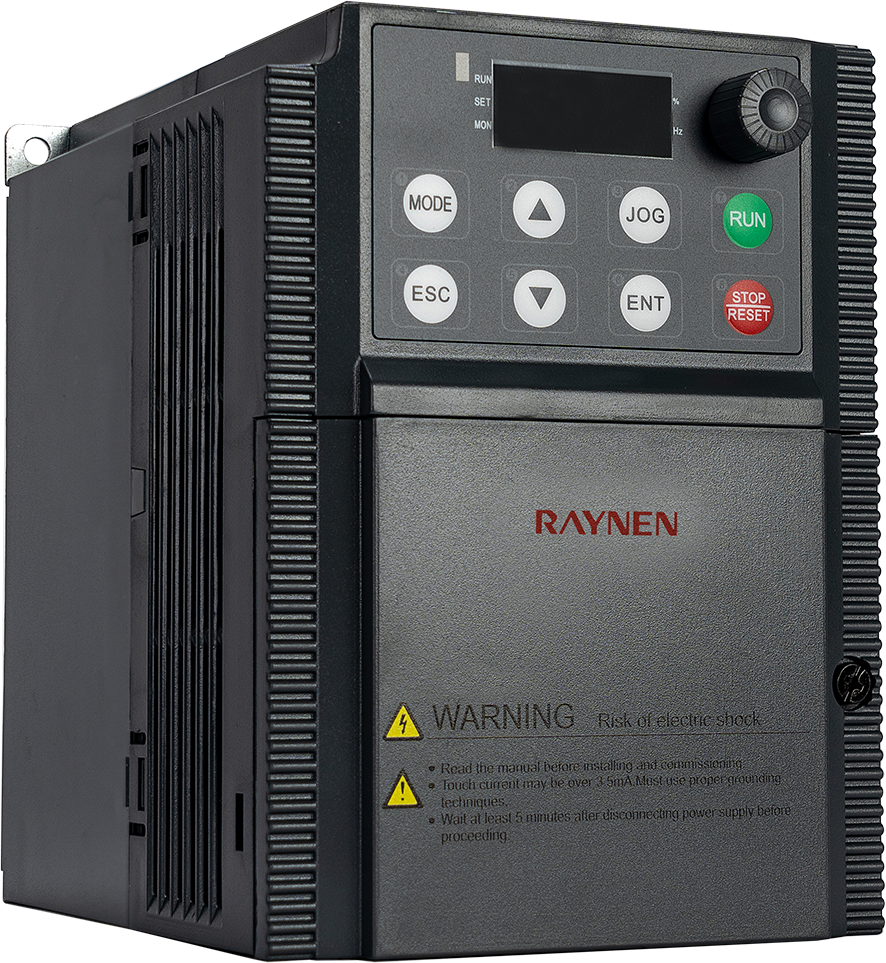

RV31系列通用型变频器

RV31通用型变频器，可广泛应用于各种异步电机的调速控制。产品依托32位DSP，采用国际领先的矢量控制算法，实现高性能、高精度的电机驱动控制，在提高产品的可靠性和环境的适应性同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定。

选型表

▶ 通用型380V型号

通用型380V 型号	G型机(重载)			P型机(轻载)			产品尺寸 (HWD mm)	安装尺寸 (H1*W1 mm)
通用型380V 型号	额定输入电流(A)	额定输出电流(A)	适配电机 (kW)	额定输入电流(A)	额定输出电流(A)	适配电机 (kW)	产品尺寸 (HWD mm)	安装尺寸 (H1*W1 mm)
RV31-T3-0R4G/OR7P	2.1	1.5	0.40	3.6	2.6	0.75	145107144	135*95
RV31-T3-0R7G/1R5P	3.6	2.6	0.75	6.4	4.1	1.5
RV31-T3-1R5G/2R2P	6.4	4.1	1.5	8.7	5.5	2.2
RV31-T3-2R2G/3P	8.7	5.5	2.2	10.9	6.9	3
RV31-T3-3G/4P	10.9	6.9	3	14	9.5	4	200138134	188*124
RV31-T3-4G/5R5P	14	9.5	4	20.7	12.6	5.5	200138134	188*124
RV31-T3-5R5G/7R5P	20.7	12.6	5.5	26.5	18.5	7.5	232153164	220*139
RV31-T3-7R5G/11P	26.5	18.5	7.5	36.6	25	11	232153164	220*139
RV31-T3-11G/15P	36.6	25	11	40	32	15	335200195	321*140
RV31-T3-15G/18P	40	32	15	47	38	18.5
RV31-T3-18G/22P	47	38	18.5	56	45	22
RV31-T3-22G/30P	56	45	22	70	60	30	410260214	396*180
RV31-T3-30G/37P	70	60	30	80	75	37	410260214	396*180
RV31-T3-37G/45P	80	75	37	94	92	45	520288236	500*200
RV31-T3-45G/55P	94	92	45	128	115	55	560305300	543*200
RV31-T3-55G/75P	128	115	55	160	150	75	600310310	583*240
RV31T3-75G/90P	160	150	75	190	180	90
RV31-T3-90G/110P	190	180	90	225	215	110
RV31-T3-110G/132P	225	215	110	265	260	132	720355345	698*240
RV31-T3-132G/160P	265	260	132	310	305	160
RV31-T3-160G/185P	310	305	160	355	350	185
RV31-T3-185G/200P	355	350	185	385	380	200	920480390	898*320
RV31-T3-200G/220P	385	380	200	430	425	220	920480390	898*320
RV31-T3-220G/250P	430	425	220	485	480	250	1100480405	1078*320
RV31-T3-250G/280P	485	480	250	545	530	280
RV31-T3-280G/315P	545	530	280	610	600	315
RV31-T3-315G/355P	610	600	315	665	650	355	1100650465	1060*350
RV31-T3-355G	665	650	355	-	-	-
RV31-T3-400G	785	725	400	-	-	-
RV31-T3-500G	890	860	500	-	-	-
RV31-T3-560G	950	950	560	-	-	-	22001100800	943*665
RV31-T3-630G	1100	1100	630	-	-	-	22001100800	943*665
RV31-T3-710G	1280	1280	710	-	-	-	22001400800	1100*665
RV31-T3-800G	1380	1380	800	-	-	-	22001400800	1100*665

▶ 永磁同步型380V型号

永磁同步型380V 型号	G型机(重载)			P型机(轻载)			产品尺寸 (HWD mm)	安装尺寸 (H1*W1 mm)
永磁同步型380V 型号	额定输入电流(A)	额定输出电流(A)	适配电机 (kW)	额定输入电流(A)	额定输出电流(A)	适配电机 (kW)	产品尺寸 (HWD mm)	安装尺寸 (H1*W1 mm)
RV31E-T3-0R4G/0R7P	2.1	1.5	0.4	3.6	2.6	0.75	145107144	135*95
RV31E-T3-0R7G/1R5P	3.6	2.6	0.75	6.4	4.1	1.5
RV31E-T3-1R5G/2R2P	6.4	4.1	1.5	8.7	5.5	2.2
RV31E-T3-2R2G/3P	8.7	5.5	2.2	10.9	6.9	3
RV31E-T3-3G/4P	10.9	6.9	3	14	9.5	4	200138134	188*124
RV31E-T3-4G/5R5P	14	9.5	4	20.7	12.6	5.5	200138134	188*124
RV31E-T3-5R5G/7R5P	20.7	12.6	5.5	26.5	18.5	7.5	232153164	220*139
RV31E-T3-7R5G/11P	26.5	18.5	7.5	36.6	25	11	232153164	220*139
RV31E-T3-11G/15P	36.6	25	11	40	32	15	335200195	321*140

▶ 通用690V型号

通用690V 型号	额定输入电流(A)	额定输出电流(A)	适配电机 (kW)	产品尺寸 (HWD mm)	安装尺寸 (H1*W1 mm)	孔径 (mm)
RV31-T6-18G/22P	28	22	18.5	335200195	321*140	φ9
RV31-T6-22G/30P	38	28	22	335200195	321*140	φ9
RV31-T6-30G/37P	40	35	30	410260214	396*180	φ9
RV31-T6-37G/45P	47	45	37	410260214	396*180	φ9
RV31-T6-45G/55P	55	52	45	740290310	720*240	φ9
RV31-T6-55G/75P	65	63	55	740290310	720*240	φ9
RV31-T6-75G/90P	85	86	75	840290330	820*240	φ12
RV31-T6-90G/110P	95	98	90
RV31-T6-110G/132P	118	121	110
RV31-T6-132G/160P	145	150	132	860360350	840*240	φ14
RV31-T6-160G/185P	165	175	160	860360350	840*240	φ14
RV31-T6-185G/200P	190	198	185	1050740400	1022*300	φ9
RV31-T6-200G/220P	210	218	200
RV31-T6-220G/250P	230	240	220
RV31-T6-250G/280P	255	270	250	1270470430	1242*300	φ16
RV31-T6-280G/315P	290	305	280
RV31-T6-315G/350P	334	350	315
RV31-T6-355G	360	380	355	1100650465	1060*350	φ17
RV31-T6-400G	411	430	400
RV31-T6-500G	518	540	500
RV31-T6-560G	578	600	560	22001100800	943*665	φ16
RV31-T6-630G	655	680	630
RV31-T6-710G	740	774	710

基本应用功能
低频转矩提升	通过电压提升、转矩提升可分别提高V/F控制、无速度传感器矢量控
V/F曲线	直线型、多点型
加减速曲线	直线或S型加减速；三组加减速时间；加减速时间范围：0-3200s
自动电压调整（AVR）	当电网电压变化时，能自动保持输出电压恒定
内置PID	可方便实现过程控制的闭环控制系统
直流制动	直流制动范围：0.0Hz-最大频率；制动时间：0.0s-20.0s 制动动作电流值：0%-100%
点动控制	可实现电机的即开即停；点动频率设定范围：0.0-20.0Hz 点动停机方式：减速/自由/直流制动
跳频	可以设置3个跳频点及对应跳频范围，避免变频器在该频率带内运行
多段速	通过4个逻辑输入端口最多可以设置15个运行频率
输入求和	将2路模拟输入的代数运算结果作为频率设定，使频率设定更灵活
2套电机参数切换	可以设置两套电机参数，并自由切换以匹配当前被驱动电机
变频器保护	输入/输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
电机保护	电机热保护、电机电流限幅、电机过载、电机短路
同步控制	PM机型支持永磁同步电机控制

电器特性
输入电压	三相交流，380-480V，50/60Hz
输出电压	0-100%输入电压，0.5Hz - 400Hz
控制模式	恒转矩V/F，二次方负载V/F，无位置传感器矢量控制，节能模式
开关频率	1.5kHz - 12kHz 可以设置开关频率自动调节功能：温度升高时，自动降低开关频率温度恢复正常后，开关频率还原为初始值
过电流能力	150%额定输出电流60s，200%额定输出电流2s

控制信号
频率设定信号	集成操作面板	薄膜开关（按键）,调速旋钮（电位计）
频率设定信号	外部信号	UP/DOWN给定、模拟输入、多段速、外引面板、串行通信
起停控制信号	集成操作面板	RUN、STOP按键
起停控制信号	外部信号	逻辑输入端子、外引面板、串行通信

控制电路特性
可用内部电源	5V 24V	5VDC ±5%，最大电流10mA，用于基准电位计 24VDC ±5%，最大电流100mA，用于逻辑输入口
模拟输入	A11	电压模拟输入：0-5VDC，或0-10VDC，阻抗为30k 电流模拟输入：0/4-20mADC，阻抗为250Ω 分辨率：10位A/D转换出厂默认设置：0-5VDC电压输入
模拟输入	A12	电压模拟输入：0-10VDC，或PTC探头输入分辨率：10位A/D转换
逻辑输入	LI1-LI8	0-24VDC电源正逻辑（source）、负逻辑（sink）可选，出厂默认为负逻辑正转、反转、运行、故障复位、多段速等69种功能可选 11kW（含）以下仅有4路：LI1-LI6
逻辑输入	AI1、AI2 强制有效输入	11kW（含）以下的变频器中，AI1、AI2可以设置为逻辑输入 f309、f310为强制有效输入，上电期间其配置功能一直有效
模拟输出	AO1、AO2	电压模拟输出：0-10VDC，最小负载阻抗为470Ω 电流模拟输出：0/4-20mA，最大负载阻抗为700Ω 分辨率：8位输出频率、输出电流、速度给定、串行输出数据等多种功能可选
逻辑输出	LO、CLO	集电极开路，最大电流100mA，最大电压30VDC 逻辑输出或脉冲输出可选，出厂默认设置为逻辑输出输出频率、输出电流、速度给定等多种输出功能可选
继电器输出	T1A、T1B、T1C T2A、T2B、T2C	T1A常开，T1B常闭，T1C公共点 T2A常开，T2B常闭，T2C公共点触点容量： 5A @ 250VAC，5A @ 30VDC 故障、报警、设定频率到达等多种功能可选 T1A默认故障，T2A默认运行
串行通信		MODBUS-RTU，2线RS-485，RJ45/端子接口

保护功能
变频器保护	输入缺相保护、输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
电机保护	电机热保护、电机电流限幅、电机过载、电机短路

环境特性
防护等级	IP20	环境湿度	95%无冷凝或积水
工作温度/贮存温度	-10~40℃/-20~60℃	海拔高度	1000m以下
冷却方式	强制风冷	安装场所	室内
