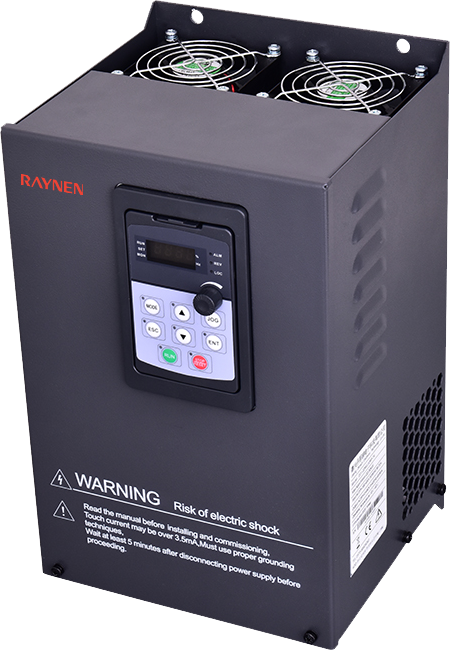

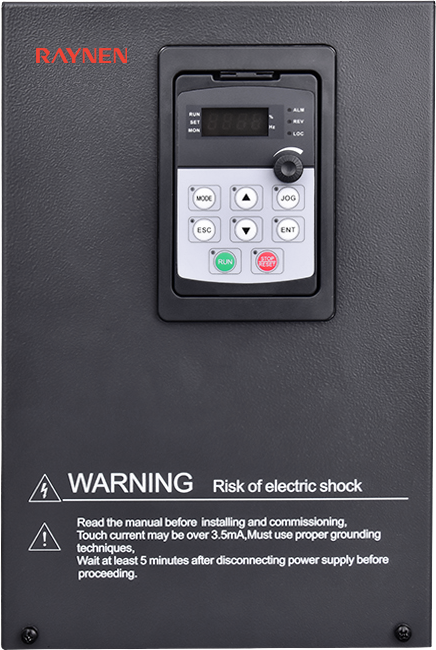

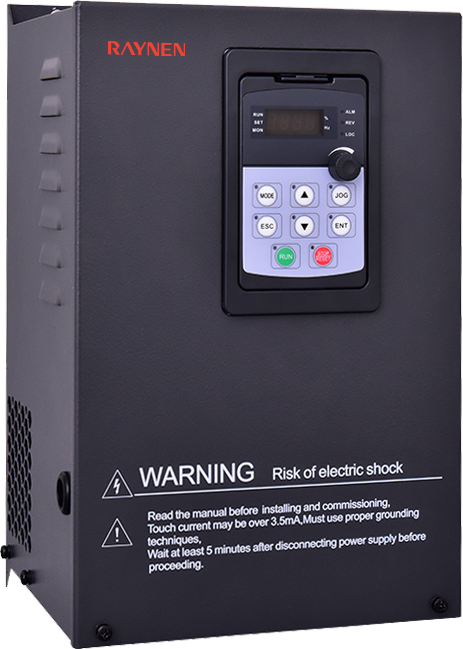

RV6000系列通用型变频器

▲瞬停不停(抗晃电)

当瞬时停电或输入电压突然降低时,通过降低电机转速,使负载侧的惯性能量回馈到直流母线,弥补暂时的能量空缺,维持直流电压高于欠电压动作值,避免因欠压而停机

▲负载平衡控制功能

在多台电机驱动同一负载的情况下,通过校正某些电机的速度实现各电机负载的平衡,延长电机和设备的使用寿命

▲节能显著

在节能模式时,变频器会监测实际负载大小自动调节优化施加在电机上的电压和电流,使电机运行在最佳效率点,达到显著的节能效果。通过变频器面板可以实时查看相关电力数据,监视节能效果

▲多款面板长距离外引

可选LED或LCD外引面板,LCD面板为中文多行显示,监控更方便

全系列外引面板、15kW及以上的自带面板均采用通信方式连接,数据传输可达上百米,方便实现变频器的远距离监控

▲可靠的抱闸功能

电机起动前预激磁,然后通过频率、电流等方式打开抱闸,防止因转矩不足而导致负载滑落

停机前,提前触发抱闸,保证停机的稳定性

选型表

额定输入电压:三相220V


变频器型号(220V)

额定输出电流(A)

适配电机(KW)

RV6000-T2-0R4G

2.4

0.4

RV6000-T2-1R7G

4.2

0.75

RV6000-T2-1R5G

7.5

1.5

RV6000-T2-2R2G

10

2.2


额定输入电压:三相380V


变频器型号

G型机(重载)

P型机(轻载)

额定输入电流(A)

额定输出电流(A)

适配电机(kW)

额定输入电流(A)

额定输出电流(A)

适配电机(kW)

RV6000-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RV6000-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RV6000-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

RV6000-T3-3G/4P

10.9

6.9

3

14

9.5

4

RV6000-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

RV6000-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RV6000-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

RV6000-T3-11G/15P

36.6

25

11

40

32

15

RV6000-T3-15G/18P

40

32

15

47

38

18.5

RV6000-T3-18G/22P

47

38

18.5

56

45

22

RV6000-T3-22G/30P

56

45

22

70

60

30

RV6000-T3-30G/37P

70

60

30

80

75

37

RV6000-T3-37G/45P

80

75

37

94

92

45

RV6000-T3-45G/55P

94

92

45

128

115

55

RV6000-T3-55G/75P

128

115

55

160

150

75

RV6000-T3-75G/90P

160

150

75

190

180

90

RV6000-T3-90G/110P

190

180

90

225

215

110

RV6000-T3-110G/132P

225

215

110

265

260

132

RV6000-T3-132G/160P

265

260

132

310

305

160

RV6000-T3-160G/185P

310

305

160

355

350

185

RV6000-T3-185G/200P

355

350

185

385

380

200

RV6000-T3-200G/220P

385

380

200

430

425

220

RV6000-T3-220G/250P

430

425

220

485

480

250

RV6000-T3-250G/280P

485

480

250

545

530

280

RV6000-T3-280G/315P

545

530

280

610

600

315

RV6000-T3-315G/355P

610

600

315

665

650

355

RV6000-T3-355G

665

650

355

-

-

-

RV6000-T3-400G

785

725

400

-

-

-

RV6000-T3-500G

890

860

500

-

-

-

RV6000-T3-560G

950

950

560

-

-

-

RV6000-T3-630G

1100

1100

630

-

-

-

RV6000-T3-710G

1280

1280

710

-

-

-

RV6000-T3-800G

1380

1380

800

-

-

-


电气特性:

项 目电 气 特 性
输入电压

三相交流,380-480V,50/60Hz ±5%

输出电压

0-100%输入电压0.5Hz    - 400Hz

控制模式

恒转矩V/f,二次方负载V/f,无位置传感器矢量控制,节能模式

开关频率

1.5kHz    - 12kHz
可以设置开关频率自动调节功能:温度升高时,自动降低开关频率;
温度恢复正常后,开关频率还原为初始值。

过电流能力

150%额定输出电流60s,200%额定输出电流2s

■控制电路特性

项 目控 制 电 路 特 性
可用内部电源5V5VDC ±5%,最大电流10mA,用于基准电位计
24V24VDC ±5%,最大电流100mA,用于逻辑输入口
模拟输入AI1电压模拟输入:0-5VDC,或0-10VDC,阻抗为30k
电流模拟输入:0/4-20mADC,阻抗为250Ω
分辨率:10位A/D转换
出厂默认设置:0-5VDC电压输入
AI2电压模拟输入:0-10VDC,或PTC探头输入
电压模拟输入:0-10VDC,或PTC探头输入
逻辑输入LI1-LI80-24VDC电源
正逻辑(source)、负逻辑(sink)可选,出厂默认为负逻辑
正转、反转、运行、故障复位、多段速等69种功能可选
11kW(含)以下仅有4路:LI1-LI6
逻辑输入AI1、AI211kW(含)以下的变频器中,AI1、AI2可以设置为逻辑输入
强制有效输入f309、f310为强制有效输入,上电期间其配置功能一直有效
模拟输出AO1、AO2电压模拟输出:0-10VDC,最小负载阻抗为470Ω
电流模拟输出:0-20mA,最大负载阻抗为700Ω
分辨率:8位
输出频率、输出电流、速度给定、串行输出数据等多种功能可选
出厂默认设置:0-10VDC电压输出
逻辑输出LO、CLO集电极开路,最大电流100mA,最大电压30VDC
逻辑输出或脉冲输出可选,出厂默认设置为逻辑输出
输出频率、输出电流、速度给定等多种输出功能可选
继电器输出T1A、T1B、T1C
T2A、T2B、T2C
T1A常开,T1B常闭,T1C公共点 / T2A常开,T2B常闭,T2C公共点
触点容量: 5A @ 250VAC,5A @ 30VDC
故障、报警、设定频率到达等多种功能可选
串行通信 串行通信

■保护功能:

项 目保 护 功 能
变频器保护输入缺相保护、输出缺相保护、欠载检测、过转矩保护、欠压保护、过压保护、过流保护、过热保护、相间短路保护
电机保护电机热保护、电机电流限幅、电机过载、电机短路

■环境条件:

项 目环 境 条 件
防护等级IP20工作温度 / 贮存温度-10~50℃/ -20~60℃
冷却方式强制风冷湿度95RH%以下(不得结)
安场装所室内海拔高度1000m以下
